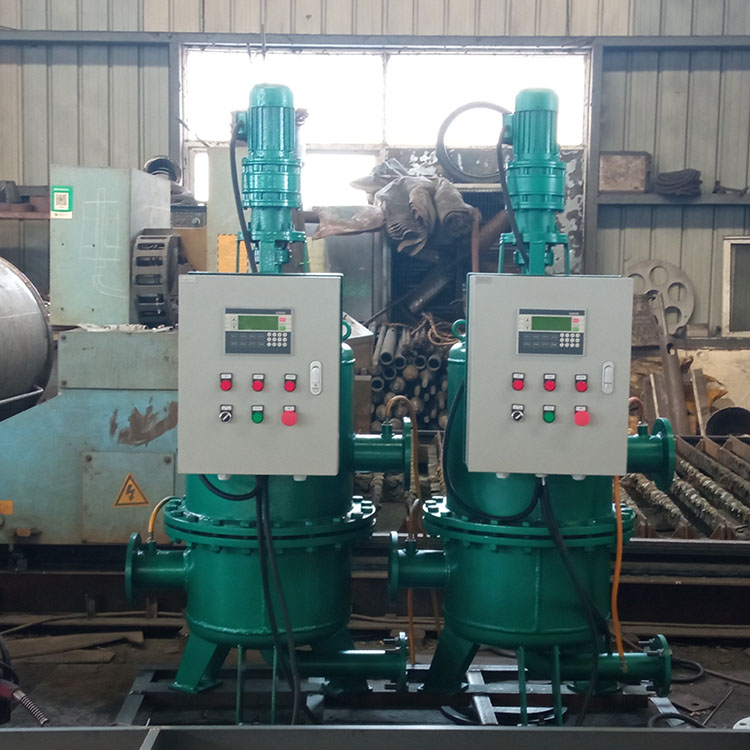

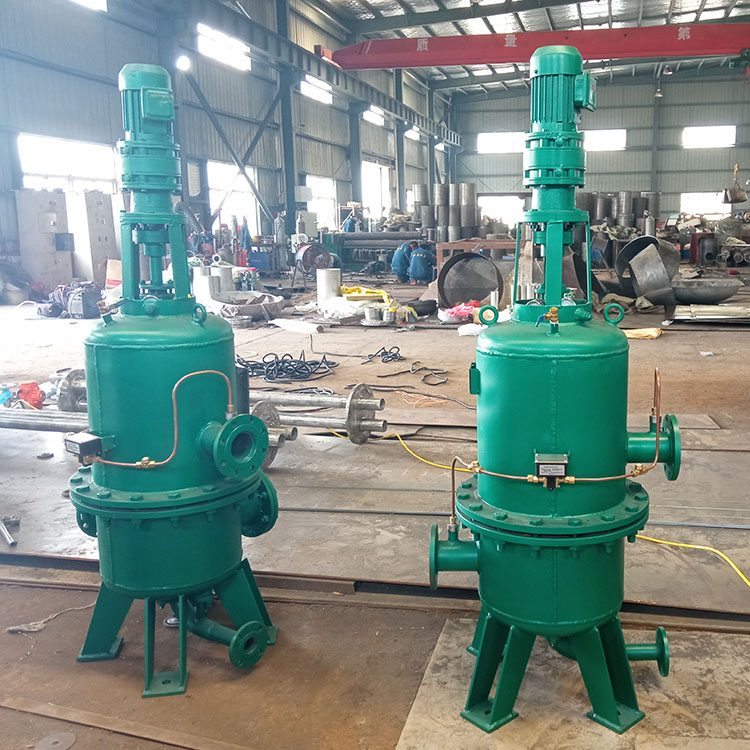

全自动滤水器

　　DLS 全自动反冲洗滤水器借鉴国外同类产品技术，结合我国工业循环水管 道实际情况优化精制而成，其独特压差排污，能彻底解决传统滤水器因塑料泡 沫、树枝、水草等漂浮物而产生卡塞，糊网问题;以及易将泥沙冲进滤网内 腔，至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控 制方式上采用 PLC 自动逻辑控制，不影响正常供水，可实现远信和遥控，实现 滤水器在线过滤、自动清洗、分级排污的功能，工作可靠。滤水器的工作是根 据用户的清污要求，通过电器控制装置按预设的方式自动完成的。

　　(一)、特点

　　1. 过滤面积大，压力损失小。

　　2. 过滤清洁度可根据用户要求制作，从2毫米到6毫米。

　　3. 全自动滤水器由控制机构和执行机构组成，执行机构包括减速装置、 滤水器本体、电动排污装置;控制机构有控制柜、减速电动机、排污阀电动 机、差压控制器组成。滤水器的清排污工作是根据用户的清污要求通过控制柜 的预制程序完成的，不影响正常的技术供水，可实现差压控制自动清污、间歇 定时自动清污和手动控制清污。

　　4. 排污时，排水量较小，不影响滤水器的正常工作。

　　5. 滤网采用不锈钢板，过滤孔为冲压而成，使直径小于滤网孔径的颗粒容易通过，过流能力强，不易卡 塞，压力损失小，长期工作不糊网。

　　6. 滤网采用2-6mm 不锈钢板整体冲压成形，网芯应能承受150kPa 的差压，而不变形、不损坏。具有工作 寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。

　　7. 无需打开设备，既可进行反冲洗，将附着在滤网上的杂质冲落。并自动打开排污阀排污。

　　8. 实现反冲的减速机构采用摆线针轮减速机，立式安装，结构紧凑，输出力矩大，电机防护等级高，使用 寿命长。

　　(二)、滤水器结构

　　全自动工业滤水器是由：摆线针轮减速机机构、配电控制系统、差压开关、过滤滤筒、电动排污转动机构、 电动排污阀，排污管、本体、进出水管组成。

　　(三)、工作原理

　　1、压差排污：DLS 全自动反冲洗滤水器接入管道系统后，水由下部进水口进入滤水器，过滤杂物后的水从 出水口流出，当水中杂质通过网芯时，由于体积大于网芯孔，而被截留在网芯上，当聚积到一定数量时，即造 成进水口和出水口有一定压差值。当滤网的进口压力表和出口压力表水压差增大到规定数值时(滤网精度直径 不同压差不同，一般为0.05Mpa),  压差变送器信号接通控制信号，控制机构打开电动排污阀，电动减速机将以 每分钟1-3转的转速运转，水流对附着在网芯内侧壁面上的杂质污物反向冲洗，滤网附着物经由排污管路和排污 阀门排出，待内外压差恢复到正常时关闭排污阀，从而完成过滤排污工作过程。

　　2、定时排污：用户如需要可设置排污时间性，在0-99小时内设定清洗排污时间， 一般设置为6个小时排污 一次，时间设定可以按照水质的情况而做相应调整。即设定时间启动电动减速机进行反转使排污阀打开，依次

　　进行反转反冲洗排污。直至全部腔室反冲完毕，电动减速机构停止工作，电动排污阀关闭，排污工作全部结束。

　　根据需要也可手动开启排污按钮，进行调控检验使用系统操作模式。

　　(四)、技术参数

　　1. 公称压力：1.0MPa  1.6Mpa

　　2.  工作电源：380VAC 50Hz

　　3. 工作介质：水

　　4. 压力损失：0.02Mpa

　　5. 介质温度：5℃~80℃

　　6. 水过滤精度： Ø2~6 mm (也可按用户要求制作)

      7. 环境湿度：≤95%

       8. 清污方式：自动反冲洗滤网

　　9.   工作压力范围：0.3~1.6Mpa

　　10.控制柜抗干扰性能：GB162 和IEC-255-4

       11.反冲流量：小于总流量的20%

　　12. 滤水器及排污阀法兰标准：HG20593-97

　　13.绝缘耐压：DL478 和IEC-254-4

　　14.安装方式：滤水器直立安装

　　(五)、选型表
